תיאור מוצרים

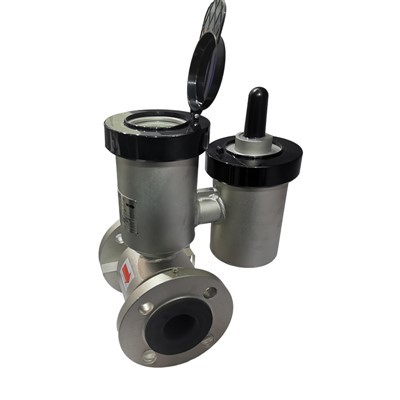

מד זרימה אלקטרומגנטי מקצועי הוא מכשיר המשמש למדידת קצב זרימת הנפח של נוזלים. מדוד את קצב זרימת הנוזל על ידי ניצול הכוח האלקטרומוטיבי המושרה שנוצר על ידי תנועת הנוזל בשדה מגנטי. יש לו מאפיינים של דיוק גבוה, יציבות טובה, אמינות גבוהה, תפעול קל ותחולה רחבה, והוא נמצא בשימוש נרחב במדידת זרימה בתעשיות כגון כימיקלים, פטרוכימיים, מתכות, טיפול במים, הגנת הסביבה, מזון ותרופות. הוא מורכב בעיקר ממערכת מעגלים מגנטיים, קטטר מדידה, אלקטרודה, מעטפת, בטנה וממיר, ומחולק לשתי צורות: משולב ומפוצל. הטופס המתאים נבחר על פי תרחישי יישום שונים.
מערכת מעגלים מגנטיים: תפקידה ליצור שדה מגנטי DC או AC אחיד. המעגל המגנטי DC מושג באמצעות מגנט קבוע, אשר יש לו יתרון של מבנה פשוט יחסית ופחות הפרעות משדות מגנטיים AC. עם זאת, הוא נוטה לקטב את נוזל האלקטרוליט בתוך צינור המדידה, מה שגורם לאלקטרודה החיובית להיות מוקפת ביונים שליליים והאלקטרודה השלילית להיות מוקפת ביונים חיוביים, שהיא תופעת הקיטוב של האלקטרודה ומובילה לעלייה של התנגדות פנימית בין שתי האלקטרודות, ובכך משפיעה קשות על הפעולה הרגילה של המכשיר. כאשר קוטר הצינור גדול, גם המגנט הקבוע גדול, מגושם ולא חסכוני. לכן, מדי זרימה אלקטרומגנטיים משתמשים בדרך כלל בשדות מגנטיים מתחלפים, הנוצרים על ידי עירור בתדר מתח של 50HZ.
צנתר מדידה: תפקידו לאפשר לנוזל המוליך הנמדד לעבור דרכו. על מנת להסיט או לקצר את השטף המגנטי כאשר קווי השדה המגנטי עוברים דרך צינור המדידה, צינור המדידה חייב להיות עשוי מחומרים שאינם מגנטיים, מוליכות נמוכה, מוליכות תרמית נמוכה ובעלי חוזק מכני מסוים. ניתן לבחור נירוסטה לא מגנטית, פיברגלס, פלסטיק בעל חוזק גבוה, אלומיניום וכו'.
אלקטרודה: תפקידה להציג אות פוטנציאלי מושרה פרופורציונלי לערך הנמדד. אלקטרודות עשויות בדרך כלל מפלדת אל-חלד לא מגנטית ונדרשות להיות צמודות עם הבטנה כדי להבטיח זרימת נוזלים ללא הפרעה. מיקום ההתקנה שלו צריך להיות בכיוון האנכי של הצינור כדי למנוע משקעים להצטבר עליו ולהשפיע על דיוק המדידה.
מעטפת: עשוי מחומרים פרומגנטיים, זהו הכיסוי החיצוני של סליל העירור של מערכת ההפצה ומבודד את ההפרעות של השדה המגנטי החיצוני.
בטנה: יש שכבה שלמה של בטנת בידוד חשמלי בצד הפנימי של תעלת המדידה ומשטח האיטום של האוגן. הוא בא במגע ישיר עם הנוזל הנמדד, ותפקידו להגביר את עמידות הקורוזיה של צינור המדידה ולמנוע את קצר הפוטנציאל המושרה על ידי דופן צינור המדידה המתכתי. חומרי הבטנה הם לרוב פלסטיק פולי-טטראפלואורואתילן עמיד בפני קורוזיה, עמיד בטמפרטורות גבוהות ועמיד בפני שחיקה, קרמיקה וכו'.
ממיר: אות הכוח החשמלי המושרה שנוצר על ידי זרימת נוזלים חלש מאוד ומושפע מאוד מגורמי הפרעה שונים. תפקידו של הממיר הוא להגביר ולהמיר את אות הכוח האלקטרו-מוטורי המושרה לאות סטנדרטי מאוחד ולדכא את אות ההפרעה הראשי. המשימה שלו היא להגביר ולהמיר את אות הפוטנציאל המושרה Ex שזוהה על ידי האלקטרודה לאות DC סטנדרטי אחיד.
מְאַפיֵן
1. המדידה אינה מושפעת משינויים בצפיפות הנוזלים, הצמיגות, הטמפרטורה, הלחץ והמוליכות;
2. אין רכיבי זרימה חסומים בתוך צינור המדידה, אין אובדן לחץ ודרישות נמוכות יותר לקטעי צינור ישרים. בעל יכולת התאמה ייחודית למדידת תפוחים;
3. בחירה סבירה של רירית חיישן וחומרי אלקטרודה, בעלי עמידות טובה בפני קורוזיה ועמידות בפני שחיקה;
4. הממיר מאמץ שיטת עירור חדשה, בעלת צריכת חשמל נמוכה, נקודת אפס יציבה ודיוק גבוה. טווח הזרימה יכול להגיע ל-150:1;
5. ניתן לשלב או להפריד את הממיר מהחיישן;
6. הממיר מאמץ מיקרו-מעבד בעל ביצועים גבוהים של 16 סיביות, תצוגת 2x16LCD, הגדרת פרמטר נוחה ותכנות אמין;
7. מד הזרימה הוא מערכת מדידה דו-כיוונית המצוידת בשלושה אינטגרטורים: סה"כ קדימה, סה"כ אחורה והפרש סה"כ; הוא יכול להציג קצבי זרימה חיוביים ושליליים ויש לו יציאות מרובות: זרם, דופק, תקשורת דיגיטלית והארט;
8. הממיר מאמץ טכנולוגיית הרכבה משטחית (SMT) ויש לו פונקציות בדיקה עצמית ואבחון עצמי;
9. דיוק המדידה אינו מושפע משינויים בצפיפות הנוזל, הצמיגות, הטמפרטורה, הלחץ והמוליכות. לאות המתח המושרה על ידי החיישן יש קשר ליניארי עם קצב הזרימה הממוצע, כך שדיוק המדידה גבוה.
10. למדוד את רכיבי הזרימה ללא הפרעה בתוך הצינור, לכן אין איבוד לחץ נוסף; אין חלקים זזים בתוך צינור המדידה, כך שלחיישן אורך חיים ארוך במיוחד.
11. עקב אות מתח האינדוקציה שנוצר בכל החלל המלא בשדה מגנטי, שהוא הערך הממוצע על פני העומס של הצינור, קטע הצינור הישר הנדרש על ידי החיישן קצר יותר, באורך של פי 5 מהקוטר. של הצינור.
12. הממיר מאמץ את טכנולוגיית המיקרו-בקר (MCU) הבינלאומית והמתקדמת ביותר (SMT), עם ביצועים אמינים, דיוק גבוה, צריכת חשמל נמוכה, נקודת אפס יציבה והגדרת פרמטרים נוחה. לחץ על ה-LCD של התצוגה הסינית כדי להציג זרימה מצטברת, קצב זרימה מיידי, אחוז זרימה וכו'.
13. מערכת מדידה דו כיוונית שיכולה למדוד זרימה קדימה וזרימה הפוכה. אימוץ תהליכי ייצור מיוחדים וחומרים איכותיים על מנת להבטיח שביצועי המוצר יישארו יציבים לאורך זמן.
